Кобальтові магніти Samarium (SmCo) часто використовувалися як варіант для екстремальних умов через їх стійкість до високих температур. Але яка гранична температура самарієвого кобальту? Це питання стає все більш і більш важливим, оскільки кількість екстремальних прикладних середовищ збільшується. Температура Кюрі феромагнітних матеріалів зазвичай є верхньою межею температури застосування. Вище цієї температури магніт переходить із феромагнітного стану в парамагнітний стан і більше не має сильних магнітних характеристик. Наприклад, температура Кюрі 2:17 SmCo становить близько 820 °C, а 1:5 SmCo становить близько 750 °C. Склад і структура магнітів завжди різні, температура Кюрі трохи відрізняється, але в основному знаходиться в цьому діапазоні. Як показано на малюнку 1.
Рисунок 1. Температура Кюрі різних матеріалів постійного магніту
Однак у реальному застосуванні магніти SmCo схильні до незворотних магнітних втрат, коли температура набагато нижча за температуру Кюрі. Максимальна температура (Tmax) SmCo обмежена температурним коефіцієнтом коерцитивності та робочою точкою, спричиненою різною формою магнітів. Якщо криву BH у другому квадранті використовувати як пряму лінію як стандарт оцінки (Chen, JAP, 2000), Tmax зазвичай використовуваних магнітів SmCo не перевищує 350°C. Як показано на малюнку 2, відмінні магнітні властивості магніту 32H при 20 °C становлять Br≥11,3 кГс, Hcj≥28кЕ, Hk≥21кЕ та BHmax≥30,5кЕ. Однак температурний коефіцієнт β (20-350 °C) його внутрішньої коерцитивної сили Hcj становить 0,042%, і його криву BH все ще важко підтримувати абсолютно прямою лінією у другому квадранті при 350 °C.
Фігура 2, температурна крива 32H.
Компанія Hangzhou Magnet Power Co.Ltd розробила серію високотемпературних магнітів SmCo (серія T) від 350 °C до 550 °C. Як показано на малюнку 3, ці магніти від T350 з Tmax 350 °C до T550 з Tmax 550 °C. Щоб дізнатися про конкретну продуктивність, перейдіть за посиланням на веб-сайтіhttps://www.magnetpower-tech.com/t-series-sm2co17-smco-magnet-supplier-product/Цей матеріал підходить для високотемпературних застосувань, таких як хімічна промисловість, турбіна тощо.

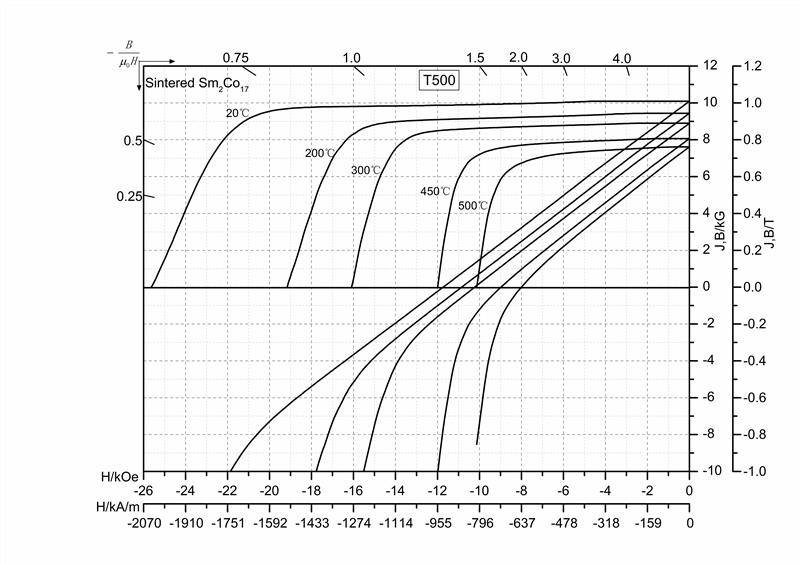

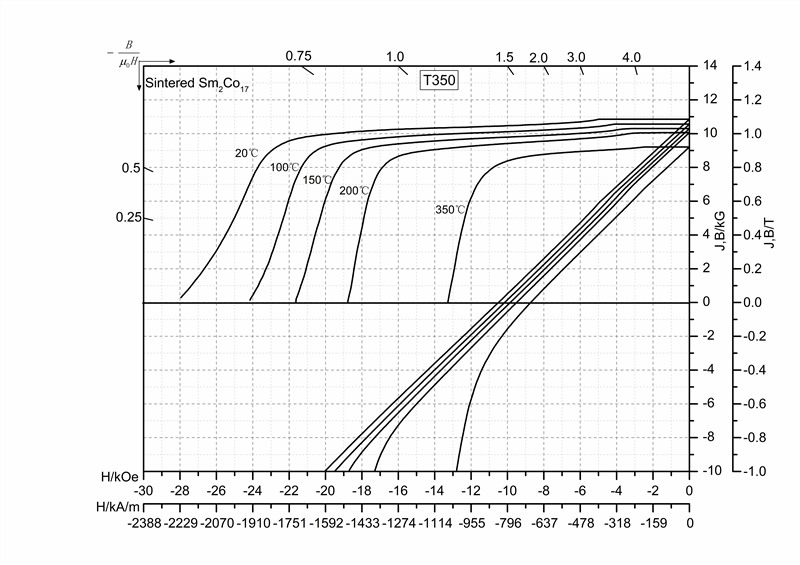

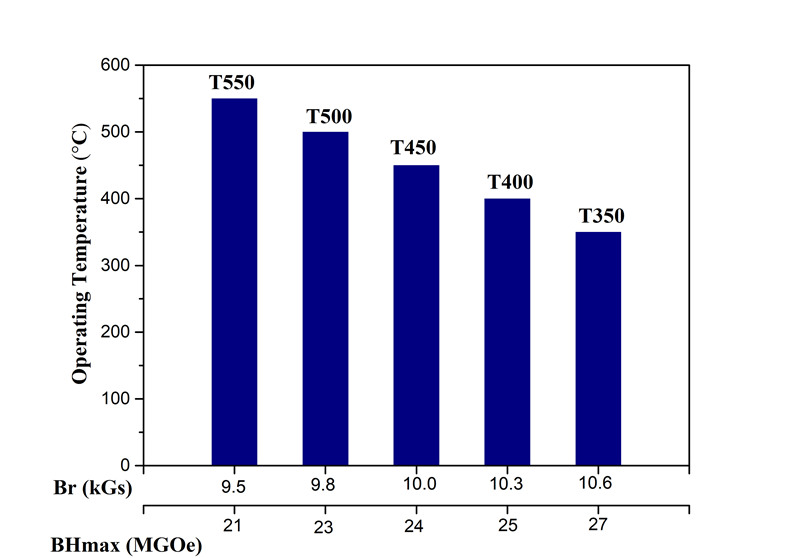

Рисунок 3 Класи та криві високотемпературного SmCo.
Час публікації: 23 квітня 2023 р
